自己动手制作一个金属的带差速器的可转向的遥控玩具车v0.9

注意事项：

注意：

1.产品不断更新换代，可能存在部分零件已经发生变化。

2.正负极不要接反，红色对+，黑色对-

3.调试是关键

简介：

产品简介：

这是一个全拼装，并且持续更新的，科创小车套件，所有配件都有单独销售，不用担心损坏，而且我们还会不断开发新的可安装的配件。积木式的结构，低门槛安装。

用到的技术原理：

• 后轮金属差速器
• 前轮齿条转向，弹簧自动归中
• 普通2.4G遥控器和接收板
• 电池、遥控、电机基本运动电路

视频效果：【视频】

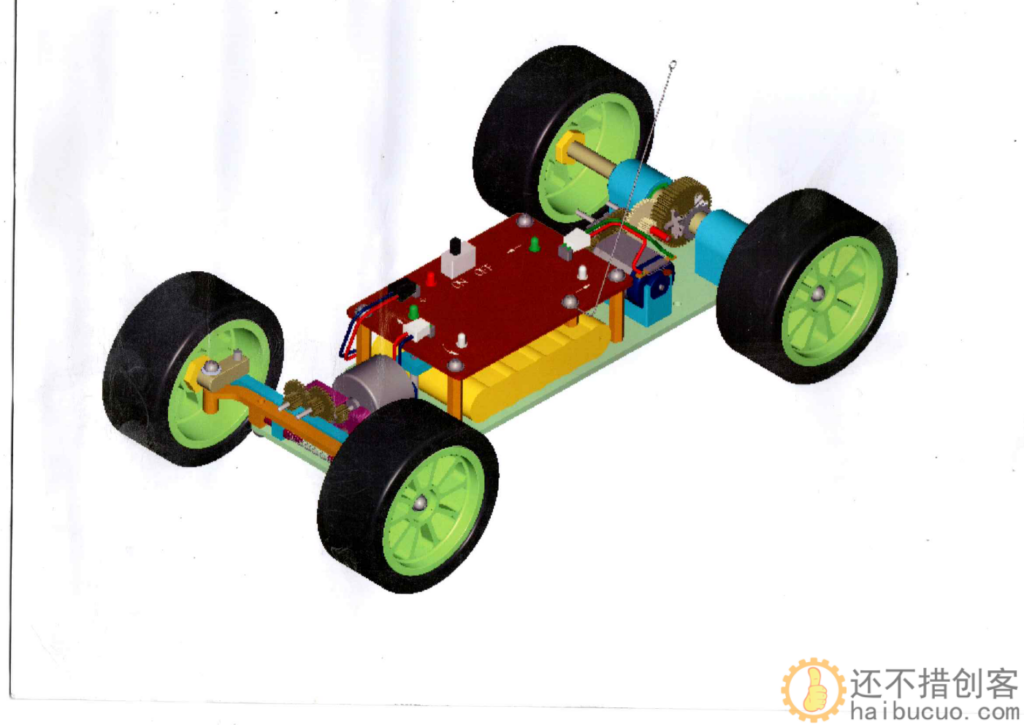

整体效果图

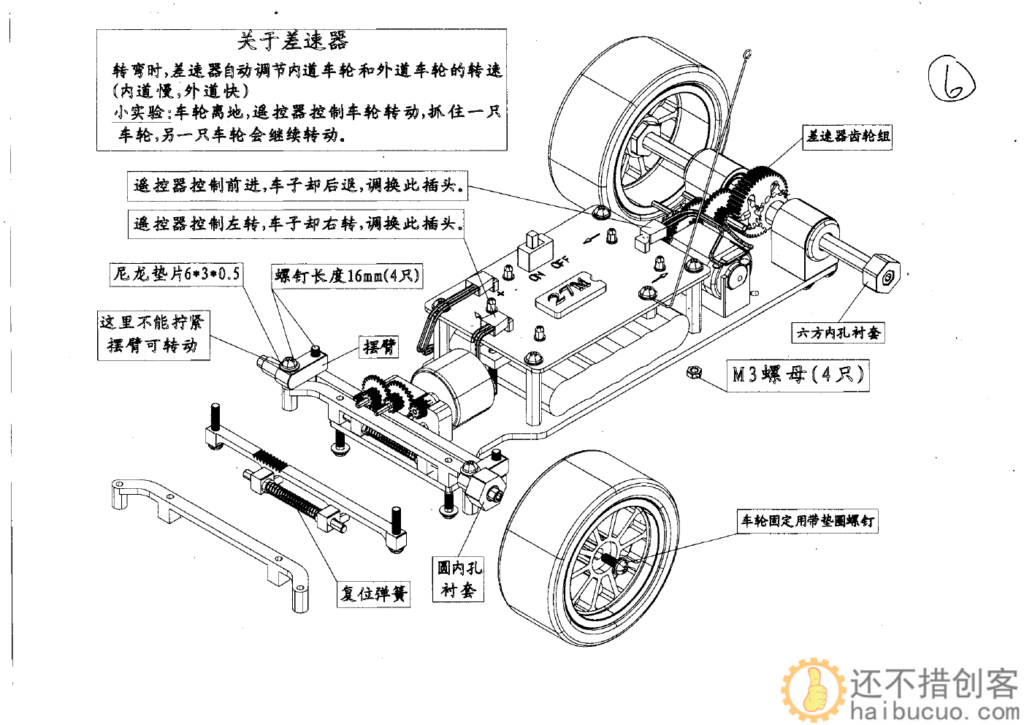

结构示意图

安装后桥

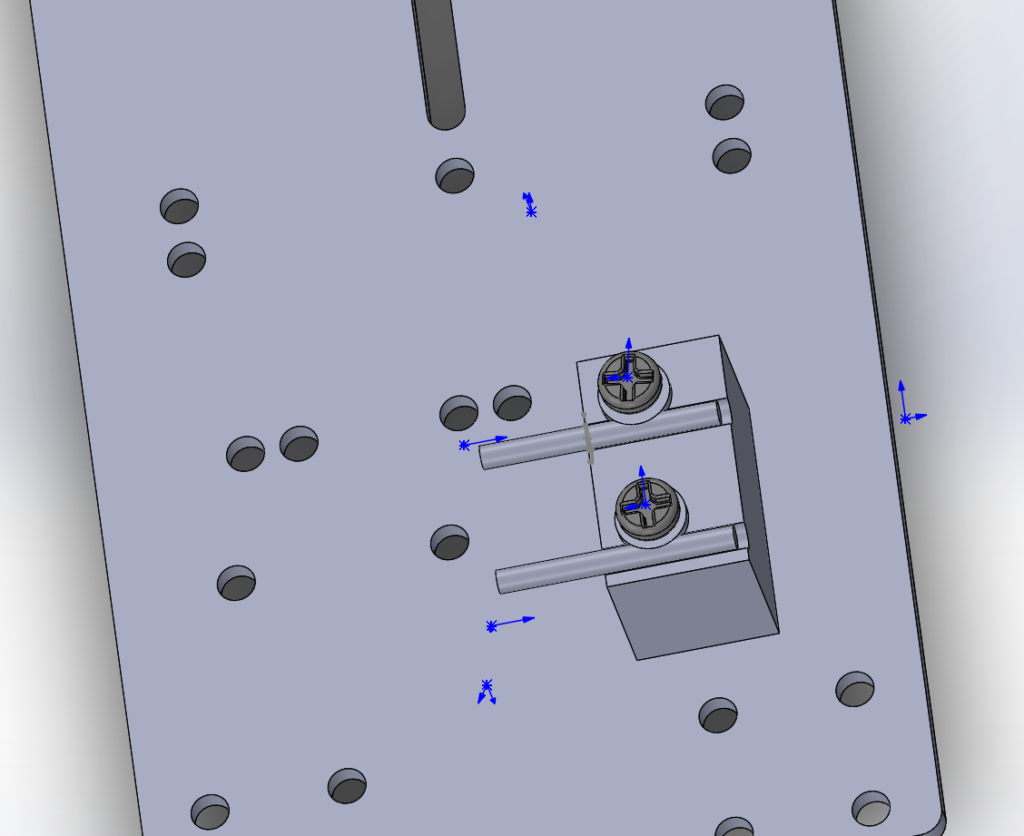

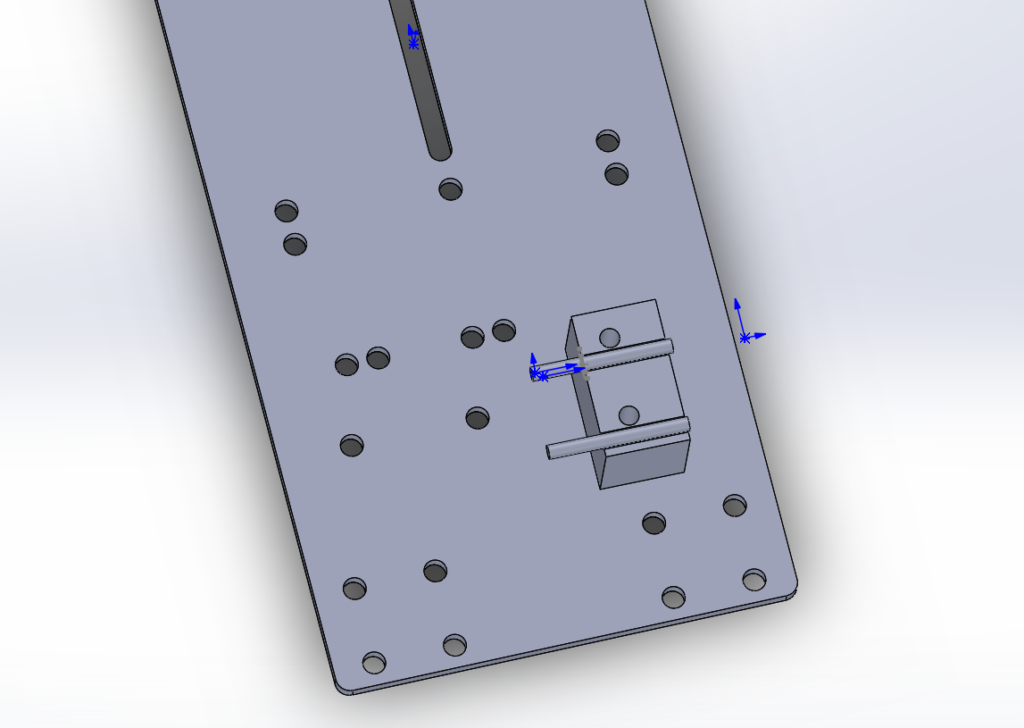

1.安装后桥电机座

注意板子正反面，不要装反

---

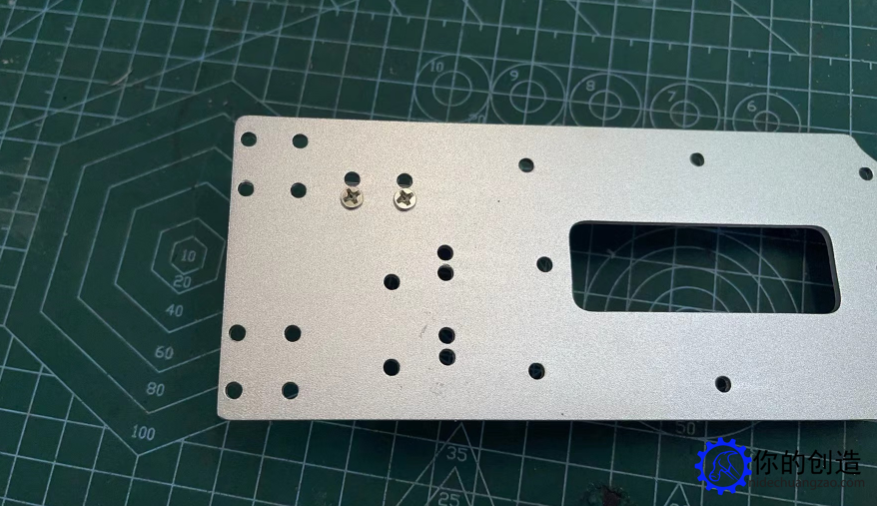

安装2个轴：

给螺丝上加2个垫片，然后拧螺丝压住垫片

螺丝拧紧：

---

2.安装后桥差速器

确保齿轮可以自由转动，可以用手用力推几圈磨合一下

组装轴承差速器

磨合齿轮

安装后轮驱动马达

后桥安装注意事项：

后桥完整图

后桥完整图，装好以后用手转动一下试试，看是否转动自如。

注意：如果电机齿轮无法碰到对应的齿轮，可以转动一下电机底座

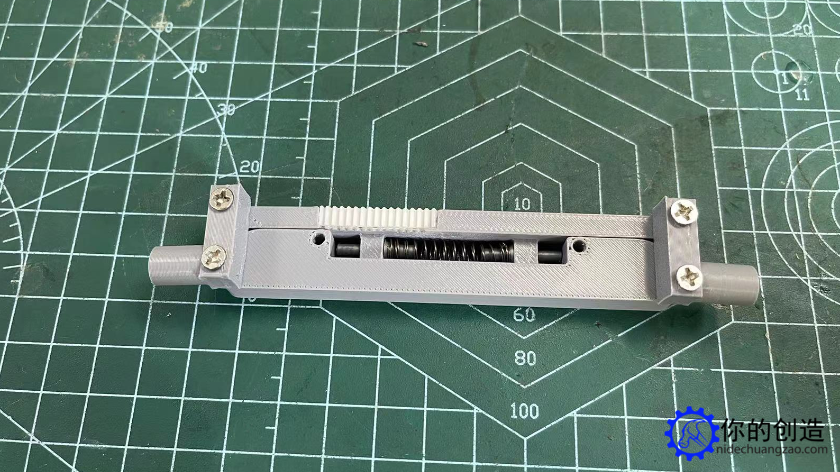

1.2安装前桥

先装成这样

确保前桥转向，阻力小，并且可以自动归位。如果无法自动归位，调整前桥转轴四颗螺丝，确保每个螺丝都可以转动

安装转向部件

两个螺丝固定马达

前桥转向机构

注意：最新版的通过扎带直接捆电池，方便快捷

前桥调试方法：【视频】

安装车轮：

安装前轮垫圈

前轮车轮，拧螺丝

完整底盘

安装接收板：

遥控拼装方法：

遥控使用方法：

新版遥控使用方法：

调整电机控制方向：如果控制和运动相反怎么办？【视频】

原理讲解：

前桥转向原理：【视频】

后桥差速器原理：

购买地址：

套件购买地址：

购买地址：https://www.chuangzaomi.com/product/38169.html

零件地址：

淘宝https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-15420397623.12.31314b72Jcqxsw&id=760156841830

常见问题：

1.转向不对应，调换马达正负极。就是把插头反过来插

2.前后方向控制不对，调换前后马达，就是把后马达反过来插

更新日志：

v0.9 2025.09.06 修复bug，删除老版遥控

v0.8 2025.04.22 新增遥控器拼装教程。和接收板的安装方法

2024.12.18更新 v0.7

2024.10.20 更新教程

2024.10.12 更新教程

2024.05.30 升级v0.6 加强前叉臂，更新教程，

2024.01.03 增加转向原理讲解，后桥差速原理

2023.12.06 增加正负极调试视频

2023.12.04 增加前桥调试视频

2023.11.20建立在线课程

2022.11.07 完善

2022.5.10 创建
